121  离心通风机的名称、型号及结构型式

1.          名称

  名称包括用途、作用原理和在管网中的作用等三部分。





表示通风机在管网中作用(分通风机和引风机)

表示通风机叶轮作用原理(离心式)

                                      表示通风机的用途



2.          型号

  由型式和规格组成。型式又由通风机用途代号、压力系数、比转速和顺序号组成。

离心通风机型号组成顺序号关系














表示通风机设计顺序号

表示通风机比转数

表示通风机压力系数

表示通风机用途代号











№






     表示通风机机号



说明:

1)用途代号按有关规定(一般按用途名称拼音的第1个大写字母)。

2)压力系数5倍化整后采用位数。个别前向叶轮的压力系数5倍化整后大于10时,也可用二位整数表示。

3)比转速采用两位整数。若用二叶轮并联结构,或单叶轮双吸入结构,则用2乘比转速表示。

4)若产品的型式有重复代号或派生型时,则在比转速后加注序号,采用罗马数字Ⅰ、Ⅱ等表示。

5)设计序号用阿拉伯数字“1”、“2”等表示。供对该产品有重大修改时用。若性能参数、外形尺寸、地基尺寸、易损件没有更动时,不应使用设计序号。

6)机号用叶轮直径的分米(dm)数表示。

3.          心通风机的名称型号表示。

型号表示举例

序号

名称

型号

说明

型式

规格

1



(通用)离心通风机

4-72-1

20

某厂对原4-72型产品有重大修改,为便于区别后加用“-1”设计序号表示其他参数同1

4.          结构型式

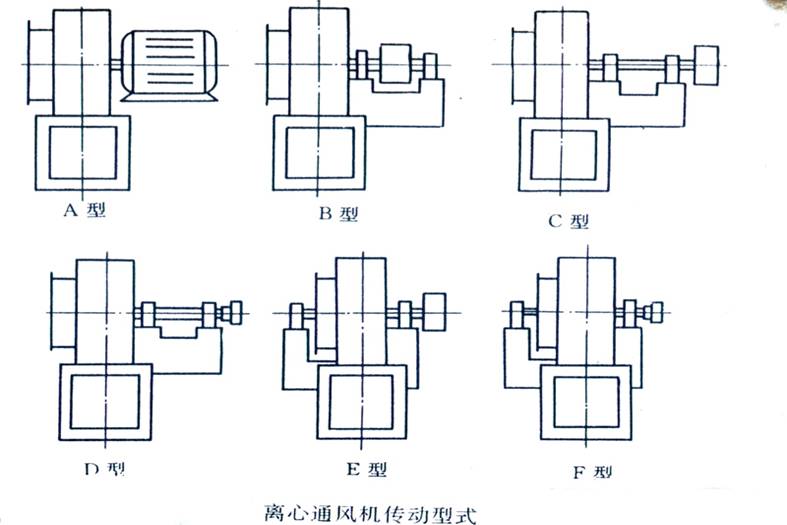

1)传动型式   离心通风机的传动型式通常有电动机直联、带轮、联轴器等三种型式。各种传动型式的代表符号与结构说明见表与图。

离心通风机传动型式代表符号与结构说明

传动形型式

符号



电动机直联

A

风机叶轮直接装在电动机轴上



B

带轮在两轴承中间

C

带轮是悬臂安装在轴的一端,叶轮悬臂安装在轴的另一端

E

带轮悬臂安装、叶轮安装在两轴承之间

D

叶轮悬臂安装

F

叶轮安装在两轴承之间







2 离心通风机出气口安装位置   按叶轮旋转方向,根据安装角的不同各规定8种基本位置(从原动机侧看)。

例图:

本例为右90度即顺90

1. 22 轴流通风机的名称、型号结构型式

1.          名称

名称包括用途、作用原理和在管网中的作用三部分。



                    表示通风机在管网中的作用(分通风机和引风机)

                    表示通风机叶轮作用原理(轴流式)

                    表示通风机的用途

2.          型号

由型式和规格组成。型式又由通风机叶轮数代号、用途代号、叶轮毂比、转子位置代号和通风机设计顺序号组成。

轴流通风机型号组成










表示通风机顺序号

表示通风机转子位置代号

表示通风机叶轮毂比

表示通风机用途代号

表示通风机叶轮数代号





       表示通风机机号



 说明:

1)          叶轮数代号,单叶轮不表示,双叶轮用“2”表示。

2)          用途代号如前所述。

3)          叶轮毂比为叶轮叶片底径与叶轮叶片外径比。

4)          转子位置代号,卧式用“A”表示,立式用“B”表示,同系列产品转子无位置变化则不表示。

5)          若产品的型式中有重复代号或派生型时,则在叶轮毂比数后加注序号, 采要用罗马数字Ⅰ、Ⅱ……表示。

6)          设计顺序号用阿拉伯数字12……表示。供对该型产品有重大修改

时用;若性能参数、外形尺寸、地基尺寸、易损部件都无变更,则不采用设计顺序号。

7)          机号用叶轮外径的分米(dm)数。
